Επιλογές υλικών για σωληνώσεις ψύξης υγρού κέντρου δεδομένων——Μια ανάλυση μετάλλων, ελαστομερών και πολυμερών βασισμένη σε σενάρια

Εισαγωγή: Η πρόκληση των σωληνώσεων στην εποχή της τεχνητής νοημοσύνης

Η υγρή ψύξη γίνεται γρήγορα η κρίσιμη οδός για την επίλυση των προβλημάτων θερμικής διαχείρισης και ενεργειακής απόδοσης της υπολογιστικής τεχνητής νοημοσύνης υψηλής πυκνότητας. Η ισχύς ανά rack έχει αυξηθεί από το παραδοσιακό εύρος 10-20 kW σε πάνω από 50 kW, με ορισμένα σενάρια εξαιρετικά υψηλής πυκνότητας να υπερβαίνουν τα 100 kW. Στα συστήματα υγρής ψύξης ψυχρών πλακών, οι σωληνώσεις φέρουν την βασική λειτουργία της μεταφοράς και διανομής ψυκτικού μέσου και η επιλογή του υλικού τους επηρεάζει άμεσα τη μακροπρόθεσμη αξιοπιστία του συστήματος, τα χρονοδιαγράμματα κατασκευής και το λειτουργικό κόστος.

Η πολυπλοκότητα της επιλογής υλικών έχει αυξηθεί σημαντικά καθώς τα συστήματα υγρής ψύξης εξελίσσονται από απλούς κλειστούς βρόχους σε αρχιτεκτονικές πολλαπλών επιπέδων που περιλαμβάνουν ποικίλα ψυκτικά μέσα, εύρη θερμοκρασίας και απαιτήσεις απόδοσης. Οι οδηγίες του κλάδου για τα συστήματα υγρής ψύξης αναγνωρίζουν πλέον πολλά προηγμένα υλικά ως κατάλληλα υγρά εξαρτήματα, υποστηρίζοντας την ευρύτερη υιοθέτηση λύσεων υψηλής απόδοσης σε εφαρμογές ψύξης κέντρων δεδομένων επόμενης γενιάς.

Αυτό το άρθρο εξετάζει τις τρεις κύριες κατηγορίες υλικών - μέταλλα, ελαστομερή και μηχανικά πολυμερή - αναλύοντας τα αντίστοιχα πλεονεκτήματα, τους περιορισμούς και τα βέλτιστα σενάρια εφαρμογής τους με βάση την τρέχουσα μηχανική πρακτική και τα αναδυόμενα πρότυπα.

Ανοξείδωτο ατσάλι: Το παραδοσιακό εργαλείο εργασίας

Γιατί το ανοξείδωτο παραμένει η βασική γραμμή

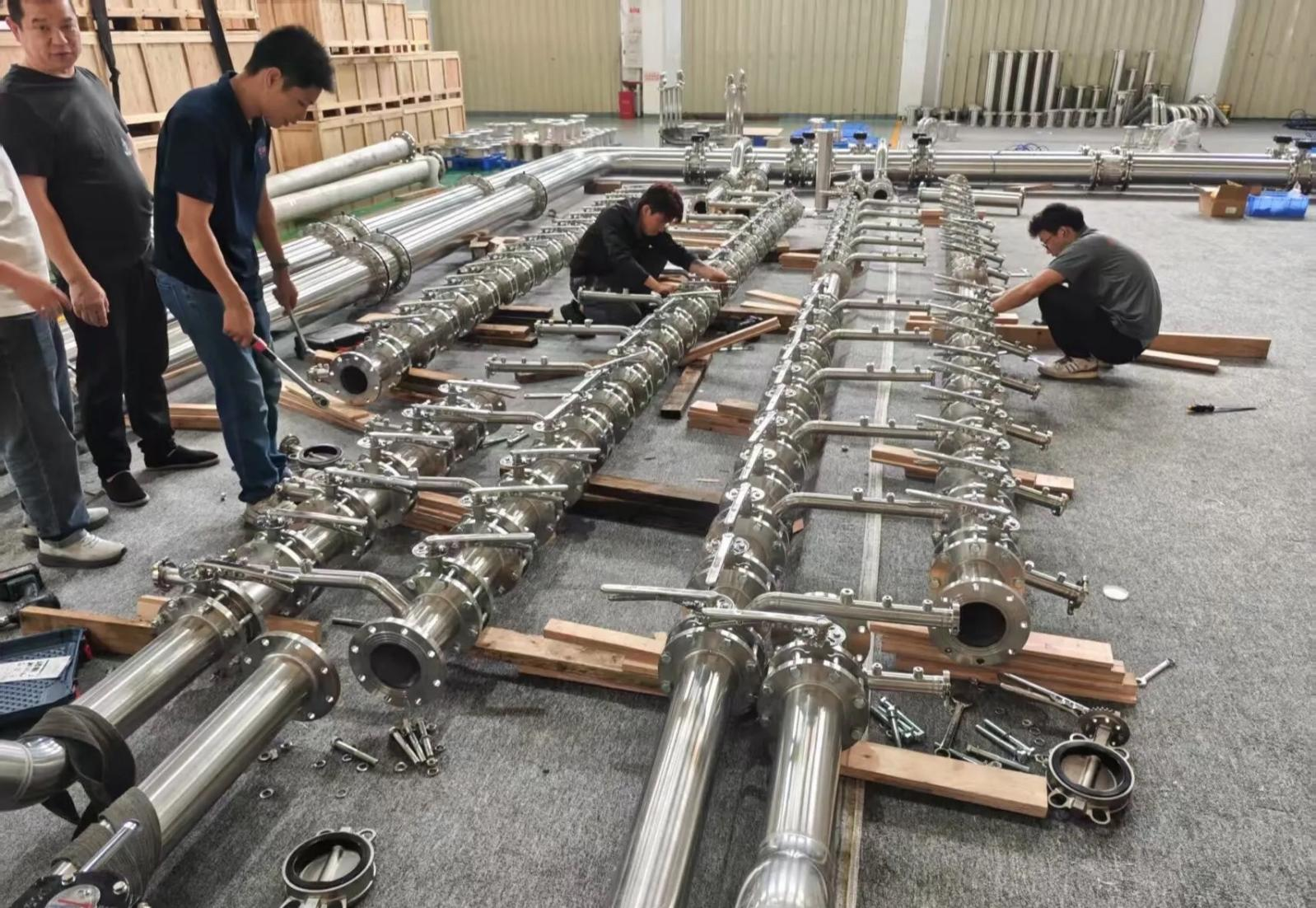

Οι σωληνώσεις από ανοξείδωτο χάλυβα αποτελούν εδώ και καιρό την προεπιλεγμένη επιλογή για υποδομές ψύξης κέντρων δεδομένων λόγω της υψηλής δομικής αντοχής, της καλής αντοχής στην πίεση και της ώριμης τεχνολογικής τους βάσης. Στις εσωτερικές σωληνώσεις CDU, το 316L χρησιμοποιείται ως το τυπικό υλικό για τις περισσότερες συνήθεις εφαρμογές, διαθέτοντας καλή συμβατότητα με απιονισμένο νερό και μείγματα νερού-γλυκόλης. Η διάρκεια ζωής του υλικού, η οποία είναι 70-100 χρόνια υπό κανονικές συνθήκες λειτουργίας, το καθιστά ελκυστικό για υποδομές κρίσιμης σημασίας.

Η βιομηχανία έχει αναπτύξει εκτεταμένα πρότυπα και πρακτικές σχετικά με τις σωληνώσεις από ανοξείδωτο χάλυβα. Το ASME B31.3 παρέχει το πλαίσιο σχεδιασμού, με διαδικασίες συγκόλλησης που πληρούν τις προδιαγραφές ASME IX ή EN ISO 15614. Για εφαρμογές υπερκλίμακας, περίπου το 90% των συνδέσεων συγκολλούνται τροχιακά, παρέχοντας επαναλήψιμες συγκολλήσεις πλήρους διείσδυσης με αέριο.

304 έναντι 316L: Η Απόφαση για το Υλικό

Η επιλογή μεταξύ 304 και 316L είναι μια κρίσιμη μηχανική απόφαση με μακροπρόθεσμες επιπτώσεις. Για υδατικά ψυκτικά μέσα (νερό, διαλύματα γλυκόλης), το 304 (06Cr19Ni10) συνιστάται γενικά ως βάση. Ωστόσο, για περιβάλλοντα που περιέχουν χλωριούχα ή μέσα φθοριωμένων ρευστών/ορυκτελαίων, απαιτείται 316L (022Cr17Ni12Mo2) ή υψηλότερης ποιότητας.

Η διάκριση έχει σημασία επειδή ακόμη και η ελάχιστη ασυμβατότητα υλικών μπορεί να οδηγήσει σε υποβάθμιση της απόδοσης λόγω σχηματισμού ιζημάτων, έκλυσης αερίου ή επιφανειακής διάβρωσης. Σε βρόχους ψύξης απευθείας στο τσιπ, όπου τα μικροκανάλια είναι ιδιαίτερα ευαίσθητα στη μόλυνση από σωματίδια, οι συνέπειες της υποβάθμισης του υλικού μπορεί να είναι σοβαρές.

Το Κρυφό Κόστος των Μεταλλικών Συστημάτων

Παρά τα πλεονεκτήματά τους, οι σωληνώσεις από ανοξείδωτο χάλυβα έχουν περιορισμούς που γίνονται πιο έντονες σε εφαρμογές υψηλής πυκνότητας:

Ελαστομερή: EPDM και PTFE για εύκαμπτες συνδέσεις

EPDM: Το ελαστομερές Workhorse

Για τα συμβατικά συστήματα ψύξης με νερό και γλυκόλη με ψυχρή πλάκα, το EPDM (μονομερές αιθυλενίου-προπυλενίου-διενίου) είναι η κυρίαρχη επιλογή ελαστομερούς. Τα βασικά πλεονεκτήματά του περιλαμβάνουν εξαιρετική αντοχή στη γήρανση και τη διάβρωση, εύρος θερμοκρασίας λειτουργίας συνήθως από -40°C έως +120°C και σχετικά ελεγχόμενο κόστος.

Το EPDM χρησιμοποιείται ευρέως για εύκαμπτες συνδέσεις, στεγανοποιήσεις και εύκαμπτους σωλήνες όπου απαιτείται προσαρμογή στις κινήσεις. Οι δοκιμές συμβατότητας υλικών έχουν καταδείξει τη σταθερότητα του EPDM με τα συνήθως χρησιμοποιούμενα ψυκτικά μέσα, ελαχιστοποιώντας τους κινδύνους υποβάθμισης και διασφαλίζοντας χημική σταθερότητα για παρατεταμένες περιόδους λειτουργίας. Το EPDM που έχει σκληρυνθεί με υπεροξείδιο συνιστάται ειδικά για δίκτυα ρευστών κέντρων δεδομένων, παρέχοντας βελτιωμένη ανθεκτικότητα σε σύγκριση με τις παραλλαγές που έχουν σκληρυνθεί με θείο.

PTFE: Η λύση υψηλής απόδοσης

Για περιβάλλοντα φθοριωμένων ρευστών εμβάπτισης, εφαρμογές υψηλής θερμοκρασίας και απαιτήσεις μεγάλης διάρκειας ζωής σε υπερυπολογιστές και υπολογισμούς τεχνητής νοημοσύνης υψηλής πυκνότητας, το PTFE (πολυτετραφθοροαιθυλένιο) είναι η τυπική επιλογή του κλάδου. Οι τροποποιημένοι κυματοειδείς σωλήνες ψύξης από PTFE μπορούν να λειτουργούν σταθερά σε ένα ευρύ φάσμα θερμοκρασιών από -60°C έως +260°C, με βραδύτερη υποβάθμιση λόγω γήρανσης και μεγαλύτερη διάρκεια ζωής.

Το FEP (φθοριωμένο αιθυλενοπροπυλένιο), ένα συγγενές φθοροπολυμερές, προσφέρει πρόσθετα πλεονεκτήματα: εξαιρετική χημική σταθερότητα, υψηλό σημείο τήξης με θερμοκρασίες λειτουργίας από -85°C έως 200°C και εξαιρετικές ιδιότητες ηλεκτρικής μόνωσης. Χρησιμοποιείται συνήθως για συνδέσεις RCM-σε-διακομιστή με ψύξη με υγρό ψυχρής πλάκας.

Το βασικό πλεονέκτημα των φθοροπολυμερών έγκειται στην εξαιρετική χημική τους σταθερότητα. Εκτός από τις αντιδράσεις με στοιχεία φθορίου σε υψηλές θερμοκρασίες, τηγμένα αλκαλικά μέταλλα και τριφθοριούχο χλώριο, παραμένουν ανθεκτικά στη διάβρωση όταν έρχονται σε επαφή με άλλες χημικές ουσίες. Αυτό τα καθιστά ιδανικά για επιθετικά ψυκτικά υγρά και απαιτούν μεγάλη διάρκεια ζωής.

Τεχνικά επεξεργασμένα πολυμερή: Η αναδυόμενη τρίτη διαδρομή

PVDF: Αναγνώριση εμπνευσμένη από το OCP

Ένα σημαντικό ορόσημο στην υιοθέτηση πολυμερών σημειώθηκε όταν η GF έλαβε την αναγνώριση OCP Inspired™ για τον πολλαπλό συλλέκτη βασισμένο σε PVDF για υγρή ψύξη απευθείας στο τσιπ — τον πρώτο πολλαπλό συλλέκτη βασισμένο σε πολυμερή που έλαβε αυτή την αναγνώριση στο πλαίσιο του προγράμματος Open Compute Project.

Ο συλλέκτης PVDF αναπτύχθηκε για να υποστηρίζει απαιτητικά περιβάλλοντα θερμικής διαχείρισης όπου η καθαρότητα του ψυκτικού, η αντοχή στη διάβρωση και η μακροπρόθεσμη αξιοπιστία είναι κρίσιμες. Σε αντίθεση με τους συμβατικούς μεταλλικούς συλλέκτες, η λύση χρησιμοποιεί σχεδιασμό πολυμερούς που έχει σχεδιαστεί για να υποστηρίζει ομοιόμορφη κατανομή ροής σε όλες τις θύρες εξόδου, συμβάλλοντας στη διατήρηση σταθερής και επαναλήψιμης απόδοσης ψύξης σε όλο το rack. Η ελαφριά κατασκευή PVDF επιτρέπει επίσης λειτουργία χωρίς διάβρωση και απλοποιημένη ενσωμάτωση μέσω ευέλικτων επιλογών σύνδεσης και τοποθέτησης.

Κάθε συλλέκτης κατασκευάζεται ειδικά για τον πελάτη σύμφωνα με τις απαιτήσεις rack και ψύξης και υποβάλλεται σε δοκιμή πίεσης 100% πριν από την παράδοση. Η ιδέα του συλλέκτη έχει ήδη επικυρωθεί μέσω πολλαπλών εγκαταστάσεων proof-of-concept και εγκαταστάσεων κέντρων δεδομένων σε πραγματικό χρόνο σε όλη την Αμερική, την Ευρώπη και την Ασία-Ειρηνικό.

Γιατί τα συστήματα πολυμερών κερδίζουν έδαφος

Η μηχανική περίπτωση για τις σωληνώσεις πολυμερών εκτείνεται πέρα ​​από την αναγνώριση OCP:

Όρια εφαρμογής

Οι σωληνώσεις από πολυμερές δεν έχουν τοποθετηθεί για να αντικαταστήσουν πλήρως τις μεταλλικές σωληνώσεις. Τα όρια εφαρμογής θα πρέπει να καθορίζονται από τις συνθήκες λειτουργίας:

Η Αρχή της Αντιστοίχισης Υλικών σε Στρώση

Η τρέχουσα βιομηχανική πρακτική ακολουθεί μια προσέγγιση αντιστοίχισης υλικών σε στρώσεις, αναγνωρίζοντας ότι διαφορετικά επίπεδα συστημάτων υγρής ψύξης έχουν διαφορετικές συνθήκες λειτουργίας και απαιτήσεις απόδοσης:

Η τάση προς την υιοθέτηση πολυμερών ενισχύεται από την αυξανόμενη υποστήριξη του οικοσυστήματος OCP για διαλειτουργικές και πολυπρομηθευτές υποδομές υγρής ψύξης μέσω τυποποιημένων διεπαφών και επικυρωμένων προσεγγίσεων υλικών. Οι οδηγίες του κλάδου αναγνωρίζουν πολλά προηγμένα πολυμερή ως κατάλληλα υγρά υλικά, υποστηρίζοντας την ευρύτερη υιοθέτηση τεχνολογιών πολυμερών υψηλής απόδοσης στην ψύξη κέντρων δεδομένων επόμενης γενιάς.

Σύναψη

Η επιλογή υλικών για σωληνώσεις υγρής ψύξης δεν είναι πλέον μια απλή επιλογή μεταξύ μετάλλων και εναλλακτικών λύσεων. Η διευρυνόμενη παλέτα υλικών - από ανοξείδωτο χάλυβα (304, 316L) μέσω ελαστομερή (EPDM, PTFE, FEP) έως μηχανικά επεξεργασμένα πολυμερή (PVDF, HDPE, PP-H) - παρέχει στους μηχανικούς επιλογές που ταιριάζουν σε συγκεκριμένες απαιτήσεις απόδοσης και συνθήκες λειτουργίας.

Το κλειδί είναι η κατανόηση ότι κανένα μεμονωμένο υλικό δεν είναι βέλτιστο για όλες τις εφαρμογές. Η αναγνώριση των συλλεκτών PVDF, εμπνευσμένη από το OCP, σηματοδοτεί μια σημαντική υποστήριξη της βιομηχανίας στις λύσεις πολυμερών, αλλά τα μεταλλικά συστήματα παραμένουν απαραίτητα για περιβάλλοντα υψηλής πίεσης, υψηλής θερμοκρασίας και χημικά επιθετικά. Το μέλλον πιθανότατα βρίσκεται σε υβριδικές προσεγγίσεις που συνδυάζουν τα πλεονεκτήματα κάθε κατηγορίας υλικού, εφαρμοζόμενες σύμφωνα με τις συγκεκριμένες απαιτήσεις κάθε βαθμίδας εντός της αρχιτεκτονικής υγρής ψύξης.
